Vloerafvoerput of douchegoot: welk afwateringssysteem past bij uw behoeften?

Punt- of lijnontwatering?

Tegenwoordig zijn er verschillende mogelijkheden voor de afwatering in de badkamer. Grofweg wordt onderscheid gemaakt tussen punt- en lijnontwatering. Punt- en lijnontwatering zijn twee verschillende soorten afwateringssystemen die in diverse toepassingen worden gebruikt. Het belangrijkste verschil tussen beide zit hem in de manier waarop het water wordt afgevoerd.

Puntontwatering verwijst naar een ontwateringsmethode waarbij het water op een specifiek punt in de grond wordt afgevoerd. Dit gebeurt meestal via een bodemafvoer die het water uit de douche, het bad of de wastafel opvangt en direct naar de afvoerleidingen leidt. Een puntontwateringssysteem kan zeer effectief zijn, omdat al het water op één punt wordt afgevoerd. Het kan echter ook problematisch zijn als de afvoer verstopt raakt, wat kan leiden tot overstromingen en waterschade.

Lijnontwatering daarentegen verwijst naar een ontwateringsmethode waarbij het water langs een lijn of goot wordt afgevoerd. Lijnontwatering wordt meestal bereikt door middel van een douchegoot, die het water langs een smalle gleuf of goot naar een afvoerleiding leidt. Een lijnontwateringssysteem kan zeer effectief zijn, omdat het water snel en efficiënt wordt afgevoerd en tegelijkertijd een bredere dekking en een groter oppervlak kan bestrijken. Het is ook minder gevoelig voor verstoppingen of blokkades, omdat het water over een breder oppervlak wordt afgevoerd.

Over het algemeen zijn punt- en lijnafvoersystemen verschillende methoden voor het afvoeren van water in badkamers, douches en andere toepassingen. De keuze tussen beide hangt af van de specifieke behoeften en eisen, waaronder de installatielocatie, het type vloer en de gewenste afvoercapaciteit.

Vloerafvoer

Een afvoerputje in de badkamer is een belangrijk onderdeel voor het effectief afvoeren van water en voorkomt zo schimmelvorming en andere vochtproblemen. Het afvoerputje wordt meestal in de douche of bij het bad geplaatst om het water weg te laten lopen.

Er zijn verschillende soorten vloerafvoeren, die verschillen in ontwerp, grootte en capaciteit. Sommige afvoeren zijn vlak en onopvallend, terwijl andere meerdere afvoeropeningen en een groter afvoervolume hebben. Een belangrijk aspect bij de installatie van een vloerafvoer in de badkamer is de juiste positionering om een effectieve waterafvoer te garanderen. Een te lage of te hoge afvoer kan de waterafvoer belemmeren of zelfs problemen veroorzaken.

Om ervoor te zorgen dat de afvoer goed functioneert en schoon blijft, is het belangrijk om deze regelmatig te reinigen. Stof en haren kunnen zich in de afvoeropening ophopen en de waterafvoer blokkeren. Regelmatig reinigen kan dit probleem voorkomen.

Over het geheel genomen is de afvoer in de badkamer een belangrijk onderdeel om vochtproblemen te voorkomen en de badkamer droog en schoon te houden. Het is raadzaam om advies in te winnen bij een vakman om de juiste soort en plaatsing van de afvoer te bepalen.

Vloerafvoersystemen in ons assortiment.

Wij bieden u het vloerafvoersysteem aan in de vorm van losse componenten of als complete set. Onze voorgefabriceerde complete vloerafvoerset wordt gebruikt voor nauwkeurige oppervlakteafwatering en wordt overal geïnstalleerd waar vloerbedekkingen vanwege hun vochtbelasting een extra, normconform vloerafvoersysteem nodig hebben. Vloerafvoeren zijn doorgaans bedoeld voor gebruik binnenshuis. Ze worden bijvoorbeeld gebruikt in badkamers en doucheruimtes, openbare toiletten en kleedkamers, wasruimtes, diverse werk- en kelderruimtes, werkplaatsen, voorraad- en opslagruimtes. Bij gebruik buitenshuis moet ter plaatse worden gezorgd dat de hoeveelheid af te voeren water is afgestemd op de afvoer en dat vorstschade aan het afvoerhuis wordt voorkomen.

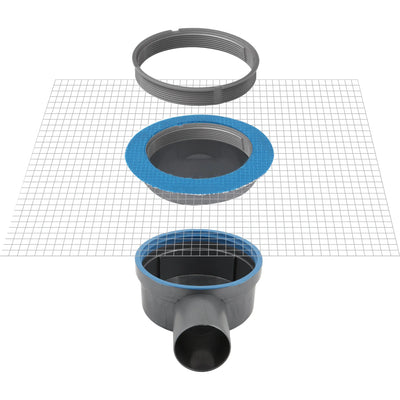

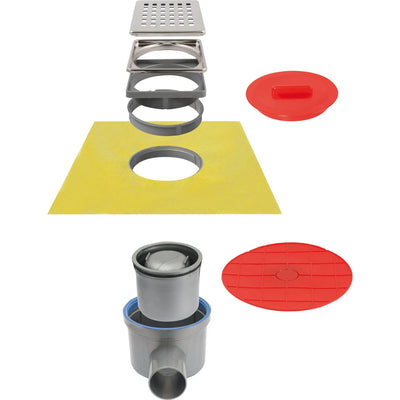

Het complete vloerafvoersysteem bestaat uit 3 verschillende modules, die als volgt van elkaar verschillen:

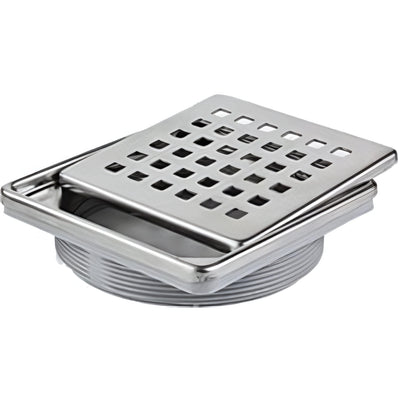

Module 1 Rooster + Schroefdraadadapter - Onze selectie roosters en schroefdraadadapters vormt het eerste module van ons vloerafvoersysteem. Elke variant is verkrijgbaar in de maten 10 x 10 cm en optioneel ook als 15 x 15 cm uitvoering. Alle roosters zijn gemaakt van massief roestvrij staal. De roosters zijn verkrijgbaar in drie varianten: "lineair", "vierkant" & "zon".

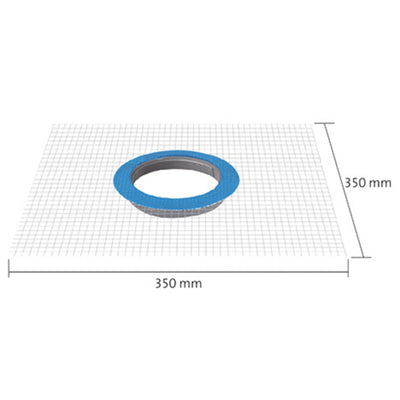

Module 2 Afdichtflens - Dit is het tweede module van ons vloerafvoersysteem. Er zijn twee varianten beschikbaar: een met folieafdichting (hetzelfde materiaal als onze afdichtmatten) en een met een afdichting op basis van een mesh (glasvezelweefsel). De variant met folieafdichting kan worden gebruikt in combinatie met een afdichtband of een strijkafichting. De mesh-variant (net) is alleen te gebruiken in combinatie met een strijkafichting. Beide varianten zijn door middel van adhesie onlosmakelijk en waterdicht verbonden met de PP-flensring.

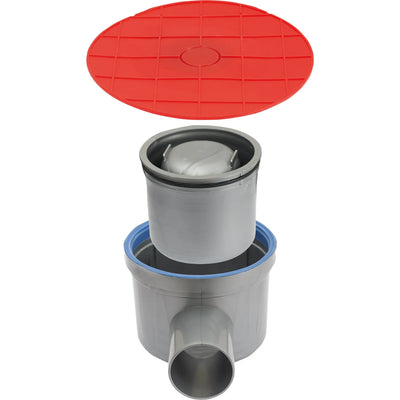

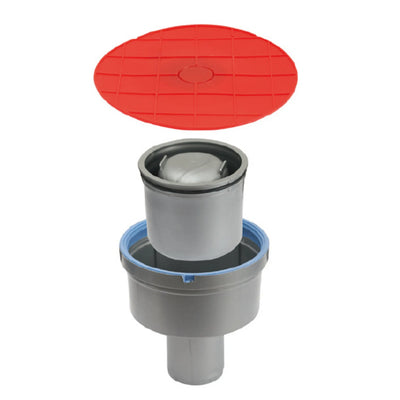

Module 3 Afvoerkorpus met sifon - In het derde en laatste module van ons vloerafvoersysteem behandelen we de afvoerkorpsen. Hier presenteren we onze afvoerkorpsen met sifon en bouwafdekking. De ene heeft een bouwhoogte van slechts 63 mm en een horizontale afvoer met een waterkering van 3 cm. De grotere variant heeft een inbouwhoogte van 93 mm en een waterkering van 5 cm. Alles inclusief geurafsluiting en rode bouwafdekkingen. Wij wijzen u erop dat deze afvoeren niet compatibel zijn met onze lijnafvoersystemen.

Verwerking

1. Voordat de installatie kan beginnen, moet eerst de vloerafvoer van module 3 worden verbonden met de afdichtingsvariant van module 2.
2. De vloerafvoer en de afdichting zijn permanent met elkaar verbonden als de afdichting niet verder aangedraaid kan worden.
3. Voor een eenvoudigere montage tijdens de verdere installatie dient de uitstekende afdichtingsfolie of het glasvezelweefsel te worden samengevouwen en aan de bovenzijde te worden geplaatst.
4. Afhankelijk van het door de bouwer vastgestelde afwateringspunt, wordt het afvoersysteem, rekening houdend met een noodzakelijk hellingspercentage van de bestrating van ca. 1-2%, op de betreffende hoogte uitgelijnd en met cement- of gietmortel op de ondergrond bevestigd.
5. Hierbij moet erop gelet worden dat de afvoerkast horizontaal wordt uitgelijnd.
6. Bij gebruik van snelhardende mortels kan na een korte uithardingsperiode de afvoerbuis van de afvoerput met de huisafvoerleiding worden verbonden door middel van een steekmof.
7. Het afschot tussen de afvoer en de huisrioolleiding moet minimaal 0,5% bedragen.
8. Na voltooiing van de montage moet een waterdichtheidscontrole worden uitgevoerd om de dichtheid van de aansluitingen en het correcte afloopgedrag te controleren.
9. Om verstoppingen van het afvoersysteem door vuil en mortel te voorkomen, moet vervolgens de kleinere van de twee rode bouwafdekkingen worden geplaatst. Indien nodig moeten er passende geluidsisolatiemaatregelen worden genomen in het gebied van de vloerafvoer/afwateringsleiding om storende geluidsbruggen te voorkomen.
10. Na voltooiing van de installatiewerkzaamheden moet er in het kader van de uit te voeren composietafdichting een waterdichte verbinding met module 2 tot stand worden gebracht.
11. Bij gebruik van de folievariant wordt de gele afdichtingsfolie met behulp van flexmortel en een kamtandspaan van 4 mm over de gehele oppervlakte en zonder luchtbellen op de de dekvloer verlijmd.
12. De daaropvolgende afdichting van de verbinding, bijvoorbeeld met afdichtingsfolie, wordt overlappend aangebracht over een breedte van ongeveer 8-10 cm en waterdicht gemaakt met afdichtingsband.
13. Bij gebruik van een smeerbare composietafdichting wordt het gaas vlak ingebed tussen de eerste en tweede afdichtingslaag. Dezelfde procedure kan ook als alternatief met de folievariant worden uitgevoerd.
14. Tijdens het daaropvolgende tegelwerk wordt eerst de beschermkap weer verwijderd en vervolgens wordt module 1 met module 2 vastgeschroefd.
15. Hiervoor wordt de schroefdraadadapter van module 1 in de flensring van module 2 gedraaid. Vervolgens wordt het kunststof frame op de schroefdraadadapter (beide module 1) gedraaid en uitgelijnd tot de hoogte van de bovenrand van de tegelvloer.
16. De roestvrijstalen roosterbehuizing wordt vervolgens over het kunststof frame geplaatst, waarna de roestvrijstalen roosterdeksel erop wordt gelegd.
17. Bij het bepalen van de hoogte van het kunststof frame moet bovendien rekening worden gehouden met de materiaaldikte van het roestvrijstalen frame van 7-17 mm, zodat de tegelvloer gelijk ligt met het roestvrijstalen frame.
18. Voordat de roestvrijstalen roosterdeksel wordt geplaatst, moet de geurafsluiter (sifon) worden geplaatst om de volledige functionaliteit van de afvoerput te garanderen.
19. De aansluitvoeg tussen het roestvrijstalen frame en de aangrenzende tegelvloer moet ongeveer 5 mm breed zijn en worden afgedicht met een elastisch voegmateriaal (bijv. MS-polymeerkautschuk).

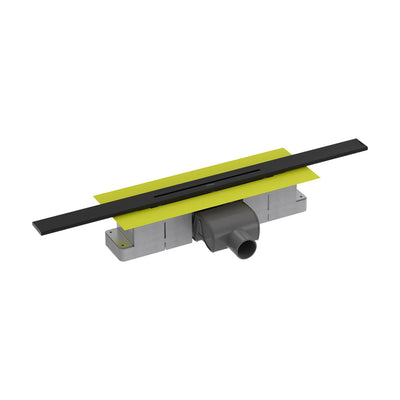

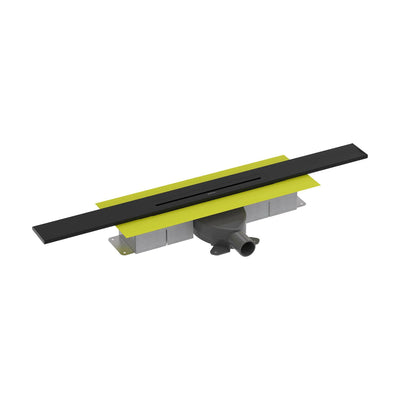

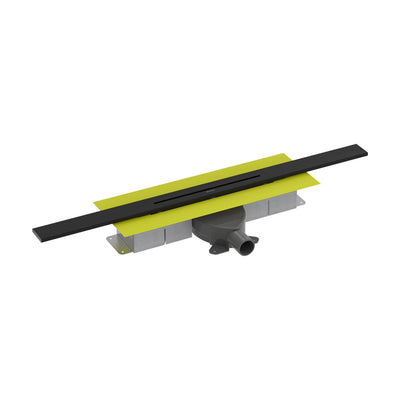

Douchegoten

Douchegoten zijn een moderne en populaire manier van afwatering in badkamers en douches. In tegenstelling tot de traditionele vloerafvoer is de douchegoot een smalle, langwerpige afvoergoot die langs de wand of in het midden van de douche wordt geplaatst.

Douchegoten bieden vele voordelen ten opzichte van traditionele vloerafvoeren. Ze zijn esthetisch aantrekkelijker en kunnen het design en de uitstraling van de douche verbeteren. Doordat ze langwerpig en vlak zijn, integreren ze naadloos in de vloer en kunnen ze een barrièrevrije toegang tot de douche mogelijk maken. Een ander voordeel van douchegoten is hun hogere afvoercapaciteit. Ze kunnen grotere hoeveelheden water in kortere tijd afvoeren dan conventionele vloerafvoeren. Dit kan het risico op waterschade en schimmelvorming verminderen. Bij de installatie van douchegoten is een correcte planning en positionering belangrijk om een optimale afvoercapaciteit te garanderen. Het is raadzaam om advies in te winnen bij een vakman om het juiste type en de juiste maat van de douchegoot, evenals de juiste positionering te bepalen.

Samengevat bieden douchegoten een moderne en elegante manier van afwatering in douches en badkamers. Ze zorgen voor een betere afwatering, zien er mooier uit en kunnen de toegang tot de douche vergemakkelijken.
